Экструдированные корма для  появились на рынке сравнительно недавно. Однако, среди животноводов они сразу же получили признание и стали пользоваться широкой популярностью.

Все дело в том, что при экструдировании обычного корма, происходит расщепление некоторых не усваиваемых ферментов зерна (к примеру, крахмала) на те, которые усваиваются полностью как животными, так и птицей (сахар и простые углеводы). Такой корм не только более полезен, но и, за счет повышения вкусовых качеств, гораздо лучше поедается.

О преимуществах экструдированых кормов знают практически все животноводы. Но позволить себе купить сам экструдер для зерна может далеко не каждый из-за его очень высокой стоимости. В помощь тем, кто «хочет, но не может», предлагаем варианты изготовления экструдера своими руками.

1 Что такое экструдер?

Экструдер – это устройство, позволяющее превратить обычные корма в экструдированные. Иными словами, на входе в агрегат засыпается зерновая смесь, а на выходе получается, своего рода, гранулированный корм.

В зависимости от устройства агрегата, из него выходят колбаски диаметром до 3 см.

Экструдированный корм

Экструдированный корм

Перерабатывать в экструдере можно любое, даже слегка подпорченное зерно. Данное устройство обрабатывает корм под высоким давлением до 60 атмосфер и при высокой температуре до 180 градусов.

При таком физическом воздействии, происходит расщепление ферментов. Из них выделяется сахар и углеводы. К тому же, готовый корм получается не только сладковатым, но и приобретает аромат свежеиспеченного хлеба, что значительно улучшает как усваиваемость (с 60% до 90%), так и поедаемость.

Экструдированные корма значительно сокращают затраты энергии животным на их употребление. Благодаря этому, при меньшем расходе корма, фермер получает гораздо больший прирост мышечной массы в хозяйстве. К тому же, такой корм полностью защищает птицу и животных от заболеваний ЖКТ и попадания в кишечник бактерий.

Экструдер зерновой может быть разной мощности. Каждый выбирает то, что нужно ему, исходя из личных требований и размера хозяйства. К примеру, экструдер зерновой КЭШ имеет производительность до 20 кг готового корма в час, тогда как экструдер зерновой ЭКЗ 20 производит в 1,5-2 раза меньше продукта за то же время.

1.1 Функции экструдера

Данный агрегат нужен не только для превращения простого зерна в гранулированный корм. К его задачам относятся:

  1. Термическая обработка и обеззараживание сырья.
  2. Измельчение зерна. Экструдер в работе

    Экструдер в работе

  3. Смешивание разных составляющих в единый полноценный, сбалансированный корм.
  4. Расщепление и стабилизация ферментов.
  5. Текстуризация.
  6. Экспандирование.
  7. Профилирование.

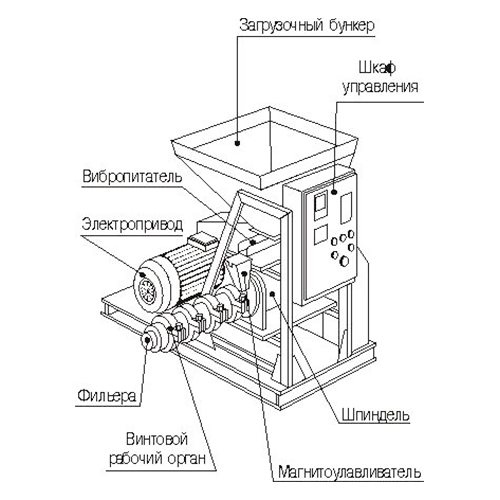

1.2 Из чего состоит агрегат?

Данный агрегат, не смотря на всю сложность выполняемого процесса, имеет довольно незамысловатую комплектацию:

  • рамное основание, которое является основанием агрегата. На нем закрепляются все остальные составляющие;
  • привод, приводящий в движение механизм;
  • бункер. В него загружается сырье, которое будет перерабатываться (зерно, , шрот и т.д.);
  • шнек-дозатор подает сырье с определенной скоростью и в определенных количествах;
  • шнек-нагнетатель;
  • цилиндр – корпус, в котором происходят процессы обработки сырья;
  • приемная камера;
  • отрезной нож;
  • фильера;
  • двигатель;
  • редуктор;
  • ремень и манжета.

1.3 Как это работает?

Все манипуляции по превращению зерна в экструдированный корм происходят в . То есть всю работу выполняет нагнетающий шнек, закрытый цилиндрическим корпусом. Нагнетающий шнек, в свою очередь, состоит из 3 частей (входной, выходной и средней) и разогревающей шайбы.


Над входной частью шнека в корпусе есть отверстие, через которое поступает сырье. На корпусе внутри имеются продольные ребра, помогающие перемешивать зерно для создания однородной массы. За счет постоянного вращения шнека, в корпусе возникает высокое давление, которое и разрывает зерно. После высокотемпературной обработки, через фильеру выходит готовый продукт в виде колбаски.

Нагрев экструдера происходит постепенно. Загрузку зерна можно производить только после полного разогрева механизма, иначе не произойдет его разрыв. При запуске можно загрузить в бункер муку или шрот.

2 Как сделать экструдер своими руками

Изготовление экструдера зернового своими руками – задача не из простых. Но сложно – не значит нереально.

К тому же многие элементы агрегата все равно придется покупать. Но, если учитывать стоимость заводского устройства, обойдется это гораздо дешевле.

Самодельный экструдер для зерна

Самодельный экструдер для зерна

И так, для того, чтобы изготовить агрегат своими руками, вам понадобится:

  • двигатель, мощностью минимум 2,2 кВт со скоростью вращения 3000 оборотов в минуту и выше;
  • рессоры или прут, диаметром 10-12 мм для изготовления гильзы;
  • шток, к примеру, от гидроцилиндра с диаметром не менее 50мм;
  • проволока, диаметром 8 мм или конусная пружина;
  • сварочный аппарат и токарный станок.

2.1 Делаем гранулятор

Убедившись в наличии всех необходимых элементов, приступаем к сборке агрегата.

  1. Начнем с изготовления шнека. Для этого берем вал, диаметром 50 мм и наматываем на него проволоку, диаметром 8 мм, делая, своего рода, пружину. Можно взять уже готовую пружину, если таковая имеется. Шаг между витками должен постепенно уменьшаться. К примеру, начинаем с 2,4 и доходим до 1,8 мм.
  2. Далее, нужно обварить пружину на валу. После сварки тщательно обработать швы болгаркой. У Вас должно получиться нечто, похожее на шнек мясорубки.
  3. Из прута 10 мм или полос рессоры нужно сварить гильзу, в которой будет вращаться шнек. Изготовление гильзы из отдельных рельефных элементов увеличит трение и нагревание сырья при экструдировании.
  4. С одной стороны гильзы привариваем гильзу, в которую будут входить подшипники.
  5. К гильзе с обеих сторон привариваем направляющие, на которых будут фиксироваться контрольные фланцы.
  6. Вставляем шнек в гильзу.
  7. Подкладываем шайбу, устанавливаем шариковый подшипник, а затем роликовый зажимной подшипник.
  8. Устанавливаем фланец и накручиваем гайки на направляющие. Схема гранулятора

    Схема гранулятора

  9. С другой стороны шнека устанавливаем фильеру и так же прижимаем фланцем. С помощью гаек на направляющих, прижимаем фланцы так, чтобы вал прижался к фильере.
  10. После фильеры, на вал устанавливается нож для обрезки гранул.

2.2 Собираем экструдер

На этом сам . Приступаем к сборке экструдера своими руками в целом.

  1. Варим раму из уголка (можно воспользоваться готовым устойчивым верстаком, если таковой имеется).
  2. Устанавливаем двигатель. Чем мощнее двигатель, тем больше будет производительность нашего .
  3. Делаем ременной привод. Устанавливаем редуктор и натягиваем ремень.
  4. На привод редуктора закрепляем .
  5. На отверстии для подачи сырья устанавливаем бункер. Это может быть старое ведро, бочка или любая другая емкость.

2.3 Производим запуск

Запускать экструдер, сделанный своими руками, нужно постепенно. После пуска двигателя, даем ему поработать 2-3 минуты вхолостую. Затем, начинаем постепенно засыпать мелкое сырье (муку, макуху, шрот), чтобы агрегат прогрелся, матрица заполнилась и создалось нужное давление.

Когда готовый корм начнет выходить через фильеру в гранулированном виде, можно заполнять бункер цельным зерном.

Изготовление экструдера своими руками – процесс долгий, затратный и трудоемкий, но оно того стоит. Теперь Вы можете готовить полноценный сбалансированный корм в домашних условиях.

2.4 Изготовление и запуск зернового экструдера (видео)
